Prywatne VLANy

Sieci tego samego typu należy budować na switchach należących do tej samej 'klasy zaufania' - sieci zaufane łączymy na 'zaufanym' switchu - sieci strefy DMZ łączymy na switchu DMZ, - sieci niezaufane na 'niezaufanym' switchu

Ewolucja rozwiązań:

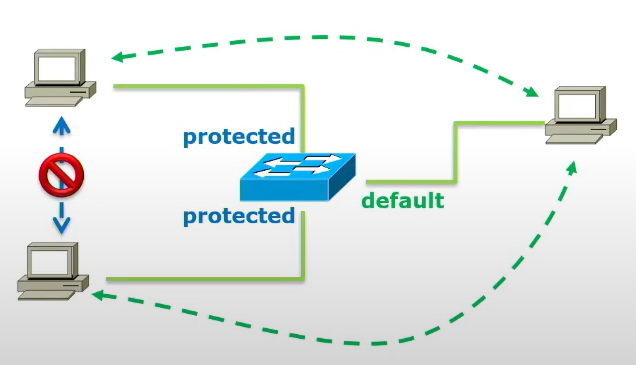

• protected port (private VLAN edge) - port nalezy do VLAN, ale nie może komunikować się z innym zabezpieczonym portem brzegowym

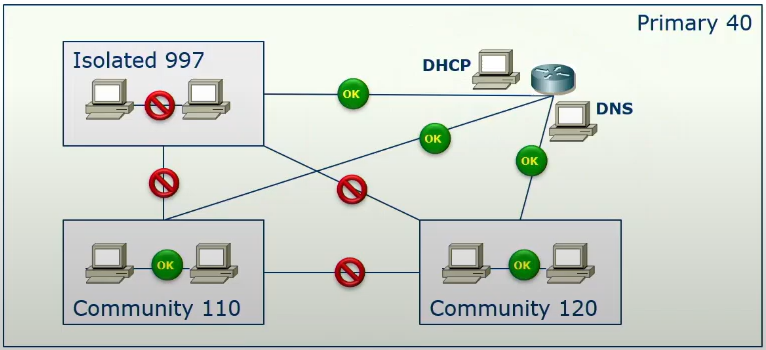

• private VLAN - wewnątrz podstawowej sieci VLAN (primary) definiujemy pod-VLANy: isolated (jeden), community (może być wiele). Porty promiscuous - jawne, dostępne porty (każdy może się z nimi komunikować)

W prywatnych VLANach wszystkie hosty należą do tej samej podsieci IP.

• Primary VLAN – główny VLAN
• Isolated VLAN – porty, które nie mogą się komunikować z nikim, tylko z promiscuous portem
• Community VLAN – porty mogą rozmawiać między sobą i z promiscuous portem

Promiscuous port – może rozmawiać ze wszystkimi (np. router, firewall)

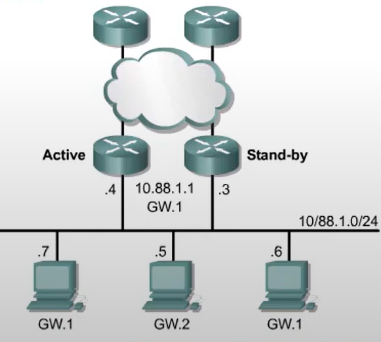

Hot Standby Routing Protocol (HSRP)

Jest to tzw. wirtualny router z wirtualnym adresem MAC. W przypadku awarii jednego routera, drugi router przejmuje tą wirtualną adresację. Musi także powiadomić switche, aby te zaaktualizowały swoje tablice FDB (gratuitous ARP).

Działanie:

1. Routery dołączają do wspólnej grupy HSRP
2. Konfigurują wspólne wirtualne IP, które będzie bramą domyślną dla hostów. Jest też wirtualny MAC.
3. Jeden zostaje Active Router, drugi to Standby Router.

https://netadminpro.pl/konfiguracja-protokolu-hsrp/

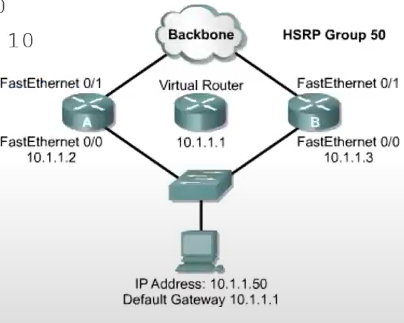

R(config-if) #standby 50 ip 10.1.1.1 // udawaj router o danym ip
R(config-if) #standby 50 priority 95
R(config-if) #standby 50 preempt // możliwość wywłaszczenia
R(config-if) #standby 50 timers 3 10 // co 3 sek., ważność 10 sek.
R(config-if) #standby 50 track f0/1 10

R#show standby [brief]
R#debug standby

Należy wyłączyć ICMP Redirect
